揭秘NG - A电缆构造：独特设计与卓越性能的背后奥秘
NG-A电缆作为一种新型的电缆产品，在现代电力传输和分配系统中发挥着重要作用。它具有独特的构造特点，这些特点决定了其卓越...
2025-11-02
好的，我们来彻底搞清楚ng-a电缆是什么以及它的独特结构。答案基于您提供的全部文档内容。
1. ng-a是什么电缆线？
NG-A 是一种 隔离型柔性矿物绝缘耐火电缆。它是柔性矿物绝缘电缆中的一个主要类别，旨在提供最高级别的火灾安全供电。

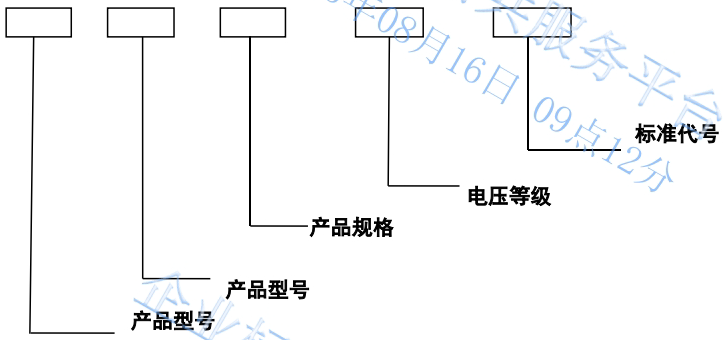

名称解析（摘自文档《QzcXL 1001-2025》的4.2.6节）：
N：代表 耐火 (Fire Resistant)
G：代表 隔离型 (Isolated Type / Barrier)
A：代表 耐火焰温度950-1000℃
核心身份： 在市场和文档中，NG-A 完全等同于 BTLY 电缆。您会经常看到 NG-A(btly) 这样的写法，它们指代的是同一种产品。
主要特性：
防水防潮：金属护套结构提供了良好的密封性。
生产长度长：可连续生产，减少中间接头，提高系统可靠性。
无卤低烟：燃烧时不会释放有毒腐蚀性气体，且烟雾浓度低，便于人员逃生。
应用场景： 主要用于生命线工程和关键设施的消防配电系统，强制要求使用矿物绝缘类电缆的场合，例如：
消防泵、风机、报警系统的供电线路（遵循《建筑设计防火规范》GB50016）
高层建筑、医院、数据中心、机场的应急照明和重要负荷干线。
2. ng-a电缆结构详解
NG-A电缆的卓越性能源于其独特的“复合型”结构。它并非单一护套，而是通过多层组合实现“隔离型”防火。根据《中晨线缆-矿物质防火电缆培训.pdf》和《公司宣传册第七版.pdf》，其结构从内到外如下：
为了更直观地理解NG-A电缆如何实现其顶级防火性能，下图清晰地展示了其多层复合结构：
flowchart&NBsp;TD A[NG-A (BTLY) 电缆结构] --> Core[导体 （无氧铜）] A --> Insulation[绝缘层 （云母带绕包）] A --> MetalSheath[金属护套 （无缝铝护套）] A --> Barrier[隔离套 （交联聚乙烯）] A --> FireBarrier[隔氧层/耐火层 （氢氧化镁/铝等矿物质）] A --> OuterSheath[外护套 （低烟无卤聚烯烃）] subgraph Sub1[核心导电部分] Core --> Insulation end subgraph Sub2["“隔离型”关键设计: 金属护套 + 矿物屏障"] MetalSheath FireBarrier end ">
各层功能详解：
导体：采用多股绞合无氧铜，保证导电性和柔软度。
绝缘层：采用金云母带或合成云母带绕包。云母是一种无机矿物，在高温下（>1000℃）仍能保持其绝缘性能，这是电缆在火灾中能正常工作的第一道防线。
金属护套：这是BTLY中 “L” 的来源。采用连续挤出的无缝铝管或轧纹铝带。其主要作用是提供防水、防潮的密封屏障，并作为接地线。
隔离套：一层交联聚乙烯，用于保护内部的铝护套，并将其与外部材料隔离。
隔氧层/耐火层 (核心)：这是 “隔离型” 名称的直接来源，也是其技术精髓。通常由氢氧化镁、氢氧化铝等矿物质材料组成。在高温下，这些材料会分解吸热，释放出结晶水，能有效隔绝氧气、降低环境温度，形成一道坚固的防火墙，阻止火焰继续向内燃烧，保护核心部分的绝缘和导体。
外护套：最外层的低烟无卤聚烯烃材料（BTLY中的 “Y”）。它提供日常的防腐、耐磨保护，并在火灾时确保电缆无卤低烟的特性。
总结
NG-A是什么？ NG-A（即BTLY）是一种通过 “金属护套 + 矿物质隔氧层” 双重结构来实现隔离型防火的柔性矿物绝缘电缆。它不是单纯的金属护套电缆，而是复合护套电缆。
它的结构有何特殊？ 其特殊之处在于双重保护机制：
内部：铝护套提供气密性防水保护。
外部：厚厚的矿物质隔氧层提供主动的防火、隔氧、降温保护。 这种设计使其在保持柔性的同时，获得了超越许多单一护套电缆的防火和安全性能。
