以下是关于 光伏电缆 的详细科普内容，结合 《TÜV光伏电缆标准指南》 和 《光伏发电系统电缆选型规范》 等权威资料整理，涵盖定义、特性、分类、选型及安装要点：
一、什么是光伏电缆？

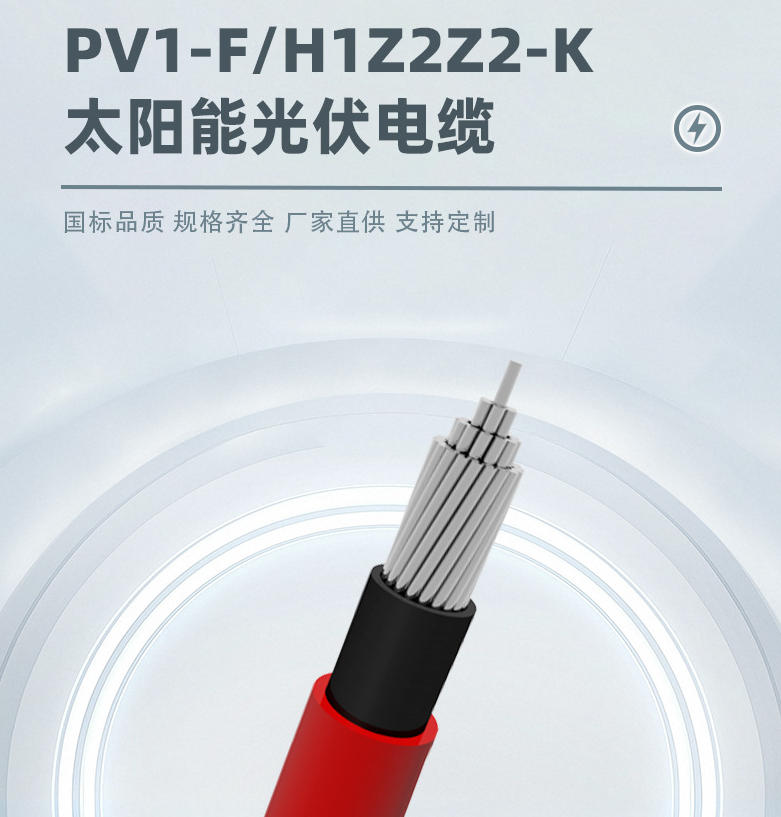

定义：专门用于太阳能光伏发电系统的特种电缆，负责连接光伏组件、逆变器及配电设备。
核心使命：在户外恶劣环境（紫外线、高温、潮湿）下 安全传输直流电能，确保光伏系统25年以上寿命。
二、光伏电缆的五大特性
耐紫外线：
采用 抗UV交联聚烯烃 护套，比普通电缆耐候性高10倍（测试标准：EN 50618 1000小时UV老化）
耐高温：
导体长期工作温度 -40℃~120℃（普通电缆仅70℃）
耐直流高压：
额定电压 DC 1.5kV（传统电缆多为AC 0.6/1kV）
耐腐蚀：
抗酸碱、盐雾（适合沿海/工业区光伏电站）
低烟无卤：
燃烧时透光率＞60%（符合IEC 60754-1环保标准）
三、光伏电缆分类
1. 按电压等级
| 型号 | 电压等级 | 应用场景 |
|---|---|---|
| PV1-F | DC 1.5kV | 组件间串联（组串电缆） |
| H1Z2Z2-K | DC 1.8kV | 大功率双面组件系统 |
| PV-WIRE | DC 2kV（美标UL 4703） | 美国市场光伏项目 |
2. 按导体材料
铜芯电缆：
型号：PV1-F（4mm²/6mm²主流规格）
优点：导电性好，寿命＞25年
铝合金电缆：
型号：PV-AF（如H1Z2Z2-K 10mm²）
优点：重量轻30%，成本低20%，需加大截面积补偿导电率
3. 按护套特性
单护套型：PV1-F（标准抗UV）
双护套型：PV1-F-2Y（内层绝缘+外层抗机械损伤）
铠装型：PV1-F/STA（镀锌钢带铠装，防鼠咬）
四、光伏电缆 vs 普通电缆
| 对比项 | 光伏电缆（PV1-F） | 普通电力电缆（VV/YJV） |
|---|---|---|
| 绝缘材料 | 交联聚烯烃（XLPO） | PVC/XLPE |
| 耐压等级 | DC 1.5kV | AC 0.6/1kV |
| 工作温度 | -40℃~120℃ | -15℃~70℃ |
| UV防护 | 通过3000小时QUV测试 | 无专门防护 |
| 寿命 | 25年以上 | 10-15年 |
五、光伏系统电缆选型指南
1. 截面积计算（以100kW光伏电站为例）
| 电路段 | 电流（A） | 推荐电缆型号 | 截面积（mm²） |
|---|---|---|---|
| 组件→汇流箱 | 12A/组串 | PV1-F 1×4mm²（红黑双色） | 4 |
| 汇流箱→逆变器 | 150A | PV1-F 1×35mm² | 35 |
| 逆变器→变压器 | 240A | H1Z2Z2-K 1×70mm² | 70 |
公式：
$$截面积（mm²） = \frac{1.25 \times I_{max} \times L}{K \times \Delta U\%}$$
$I_{max}$：最大电流（A）
$L$：电缆长度（m）
$K$：导电系数（铜：56，铝：35）
$\Delta U\%$：允许压降（通常≤3%）
2. 颜色标识（IEC 60364标准）
红色：直流正极（+）
黑色：直流负极（-）
黄绿色：接地线
六、安装规范
敷设方式：
架空：需用UV-resistant电缆夹固定，跨距≤1.5m
埋地：穿HDPE管（埋深≥0.8m），避免机械损伤
弯曲半径：
静态安装：≥4×电缆外径
动态安装（跟踪支架）：≥6×电缆外径
连接器防水：
使用IP68级MC4接头，压接后需做 拉力测试（≥200N）
七、常见问题解答
Q1：能否用普通电缆替代光伏电缆？
❌ 绝对禁止！普通电缆在紫外线下会脆化开裂，直流耐压不足易击穿。
Q2：光伏电缆需要阻燃吗？
✅ 屋顶电站建议选用 阻燃型（如PV1-FR），地面电站可选普通抗UV型。
Q3：如何辨别劣质光伏电缆？
看认证：必须通过 TÜV/UL 4703 认证
测电阻：20℃时导体电阻应≤4.61Ω/km（4mm²铜缆）
验材质：剪开护套，绝缘层应无气泡/杂质
八、行业前沿技术
智能光伏电缆：集成光纤测温，实时监控线缆过热风险
轻量化铝缆：铝合金导体+碳纤维增强护套，重量减轻40%
超高压直流：2000V系统用电缆（截面积比1500V系统减少30%）
如需具体项目的电缆选型计算表或TÜV测试报告，可进一步提供专业数据支持。
